Контакторы ТКС-101-ДОД
Контактор ТКС-101 ДОД – это релейное устройство, через которое проходит одна электрическая цепь.
Универсальное климатическое исполнение позволяет использовать контактор в различных условиях, причем нормально реагируют на перепады температуры. ТКС-101 ДОД широко применяется в авиации, в системах контроля. Поддерживается работа при температуре до 130 градусов, но на кратковременные сроки. В обычном режиме граничное значение достигает 85, а нижний порог -60.
Принцип работы
Работа контактора основана на законе электромагнитной индукции. При прохождении граничного значения сигнала по катушке, якорь начинает втягиваться в сердечник и приводит в действие коммутацию цепи.
Особенности эксплуатации
- Устройство имеет простоту конструкции;
- Продолжительный срок службы;
- Прибор не должен находиться возле высокотемпературных объектов (+180 C);
- Крепить прибор следует на ровной плоскости;
- При необходимости защитить от попадания грязи, пыли и прочих технических жидкостей;
- В процессе работы нельзя разбирать;
- Заменяется только полностью.

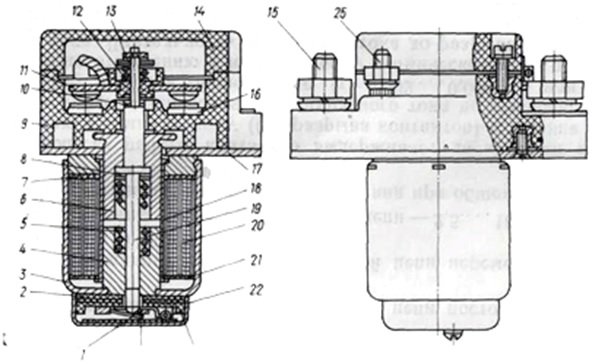

Рисунок 1 - Конструктивные особенности
| 1. | Шинка | 9. | Панель | 17. | Плита |
| 2. | Прокладка | 10. | Шайба | 18. | Втулка |
| 3. | Корпус | 11. | Шинка | 19. | Шток |
| 4. | Полюс | 12. | Буферная пружина | 20. | Катушка |
| 5. | Пружина | 13. | Шайба | 21. | Шайба |
| 6. | Сердечник | 14. | Крышка | 22. | Колпачок |
| 7. | Фланец | 15/25 | Винт | 23. | Панель |
| 8. | Шайба | 16. | Шинка | 24. | Пружина |
| 1. | Температура окружающей среды | -60…+85°C Кратковременно +130 не более 5 минут через каждые 2 часа |
| 2. | Относ. влажность | 100% при 40°C |
| 3. | Атм. давление | 780 … 41 мм. рт. ст. |
| 4. | Допускается циклическое изменение температуры | |
| 5. | Допускается воздействие россы и инея | |
| 6. | Допускается воздействие грибка плесени | |
| 7. | Выдерживает вибрационные нагрузки | 0,2…5 g при 5…50 Гц, 5 g при 50…30 Гц |
| 8. | Ударные нагрузки | макс 15 g при 40…80 уд./мин не дольше 20…50 мс. |
| 9. | Изменение напряжение коммутационной цепи | |
| постоянного тока | 16…30 В | |
| переменного тока | 24…30 В | |
| силы тока | 2,5 …. 100 А | |
| 1. | Напряжение ном. цепи пост. тока | 27 В |
| 2. | Сила тока ном. цепи | 100А при т = 0,001, cosp = 0.5 |
| 3. | Ном. напряжение в цепи управления | 27 В |
| 4. | Потребляемая сила тока электромагнитом | 0,34 А |
| 5. | Сила тока вспомогательных выводов | 0,2…5А при т = 0,015, cosp = 0.5 |
| 6. | Время срабатывания, в идеальных условиях | 15 мс. |
| 7. | Износоустойчивость при коммутации ВО: | |
| при т = 0,001 с, cos ф = 0,5 | 10 000 | |
| при ном. силе тока в омической цепи (на земле) | 15 000 | |
| 8. | Макс. частота срабатывания за 60 секунд | 4 шт. |
| 9. | Режим работы | продолжительная |
| 10. | Вес | 370 грамм |
| * При коммутации пост. тока допускается вкл. 4х кратного превышение от номинального не более чем на 1 с. | ||
