Трансформатор питания ТПШ-20
Цена по-запросу
Трансформатор питания ТПШ-20 предназначен для работы от сети переменного тока частотой (50±0,5) Гц и номинальным напряжением 220В с отклонением ±10% от номинального значения.
Технические характеристики
- Габаритная мощность трансформатора 13 Вт.
- Масса - 490 г.
- Электрическая плотность изоляции:
- первичная-вторичная обмотки — 4000В,
- первичная обмотка и магнитопровод — 4000В,
- вторичная обмотка, вторичная обмотка и магнитопровод — 600В,
- Класс нагревостойкости трансформатора ТПШ-20 — 120°С(Е).
- Класс трудогорючести — НВ или V-0.
- Условия окружающей среды по ГОСТ15150-69 — УХЛ 1.1.
- Максимальная допустимая t перегрева — 60°С.
- Класс защиты — для приборов с классом защиты II.
- Степень защиты от воздействия окружающей среды IP 00.
| Обозначение трансформаторов | Напряжение номинальной нагрузки | Ток номинальной нагрузки | ||||||
| II, II’ | III, III’ | IV, IV’ | V, V’ | II, II’ | III, III’ | IV, IV’ | V, V’ | |
| ТПШ 20-1 | 6,0 | 3,25 | ||||||
| ТПШ 20-2 | 8,0 | 2,44 | ||||||
| ТПШ 20-3 | 9,0 | 2,17 | ||||||
| ТПШ 20-4 | 10,0/10,0 | 0,98 | ||||||
| ТПШ 20-5 | 10,6 | 1,84 | ||||||
| ТПШ 20-6 | 11,2 | 1,74 | ||||||
| ТПШ 20-7 | 11,8 | 1,65 | ||||||
| ТПШ 20-8 | 11,8 | 7,5 | 0,75 | 1,42 | ||||
| ТПШ 20-9 | 12,5 | 1,56 | ||||||
| ТПШ 20-10 | 15,0 | 15,0 | 0,65 | 0,65 | ||||
| ТПШ 20-11 | 16,0/16,0 | 0,61 | ||||||
| ТПШ 20-12 | 16,0 | 1,22 | ||||||
| ТПШ 20-13 | 18,0 | 1,08 | ||||||
| ТПШ 20-14 | 21,2 | 0,92 | ||||||
| ТПШ 20-15 | 23,6 | 0,83 | ||||||
| ТПШ 20-16 | 23,6/23,6 | 0,41 | ||||||
| ТПШ 20-17 | 11,8 | 28,0 | 35,5 | 5,0 | 0,94 | 0,05 | 0,17 | 0,20 |
| ТПШ 20-18 | 19,0 | 19,0 | 12,5 | 4,75 | 0,20 | 0,41 | 0,45 | 0,50 |

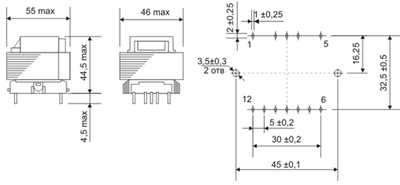

Рис.1. Габаритные размеры трансформатора питания ТПШ-20
