Муфты кабельные УПМ-24
Цена по-запросу
Муфты кабельные УПМ-24 предназначены для разделки кабелей, а также для размещения малогабаритных приборов рельсовых цепей, устройства разветвлений от группового кабеля к светофорам, к ящикам путевым, к стрелочным электроприводам, к другим приборам СЦБ.
Конструктивное исполнение
Корпус сварной конструкции муфты изготовлен из листовой стали с защитным противокоррозионным покритием, с уплотненными крышками, с размещением внутри панелей клемных и деталей для размещения приборов СЦБ.
Муфты кабельные УПМ-24 изготовляют без электрического монтажа.
| Параметры | Значение | |||
| УПМ-24-І | УПМ-24-ІІ | УПМ-24-ІІІ | УПМ-24-ІV | |
| Количество панелей клеммных ПКР-М4 -7 | 4 | 3 | 3 | 4 |
| Количество перемичек * | 4 | 2 | - | - |
| Количество шлангов резиновых | – | – | – | 1 |
| Количество полок для крепления трансформаторов | – | 1 | 1 | – |
| Количество металлических оснований | 1 | 1 | 1 | 1 |
| Количество защитных труб | 1 | 1 | 1 | 1 |
| Масса муфт | 1 | 17,0 | 16,1 | 16,0 |
| * Длина перемичек определяется проектами конкретных станций (переездов) | ||||

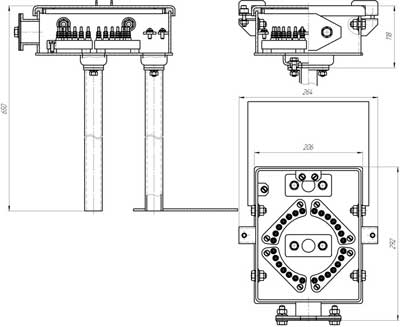

Рис.1. Схематическое изображение муфт кабельных УПМ-24
