Трансформаторы тока ТОЛ-110 III
Цена по-запросу
Трансформаторы тока ТОЛ-110 III предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для наружной установки в открытых распредустройствах (ОРУ) и могут использоваться для замены трансформаторов тока с масляной изоляцией типа ТФЗМ 110.
Особенности ТОЛ-110 III
- Трансформатор изготавливается с литой изоляцией в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
- Длина пути утечки III по ГОСТ 9920.
- Высота установки над уровнем моря - не более 1000 м.
- Рабочее положение - вертикальное.
- Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.
| Наименование параметра | Значение параметра | ||
| ТОЛ-110 III (трех обмоточный) |
ТОЛ-110 III-1 (четырех обмоточный) | ТОЛ-110 III-2 (пяти обмоточный) |
|
| Номинальное напряжение, кВ | 110 | ||
| Наибольшее рабочее напряжение, кВ | 126 | ||
| Номинальная частота, Гц | 50, 60* | ||
| Номинальный первичный ток, А | 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 | ||
| Номинальный вторичный ток, А | 1 или 5 | ||
| Число вторичных обмоток, шт.** для измерений для защиты |
3 1 2 |
4 1 или 2 3 или 2 |
5 2 3 |
| Класс точности вторичной обмотки:** для измерений для защиты |
0,2S; 0,2; 0,5S; 0,5 5Р; 10Р |
||
| Номинальнаянагрузка вторичной обмотки при cos j=0,8; ВА: для измерений для защиты |
30 20 или 30 |
||
| Номинальная предельная кратность обмоток для защиты, не менее: -при номинальной вторичной нагрузке 20 В×А -при номинальной вторичной нагрузке 30 В×А |
27 20 |
||
| Номинальный коэффициент безопасности приборов обмотки для измерений, не более: в классе точности 0,2S; 0,2; 0,5S в классе точности 0,5 |
6 12 |
||
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса |
230 450 |
||
Примечания:
|
|||
| Номинальный первичный ток, А | Наибольший рабочий первичный ток, А | Трехсекундный ток термической стойкости, кА | Ток электродинамической стойкости, кА |
| 50 75 100 150 200 300 400 500 600 750 800 1000 1200 1500 2000 |
50 80 100 160 200 320 400 500 630 800 800 1000 1250 1600 2000 |
2 3 4 6 8 12 16 20 24 28 28 30 36 45 60 |
5,1 7,7 10,2 15,3 20,4 30,6 40,8 51 61,2 71,4 71,4 76,5 91,8 114,8 153 |
| Примечание - Допускается кратковременное, в течение не более 2-х часов в неделю, повышение значения первичного тока на 20 % по отношению к наибольшему рабочему току. | |||
| Тип | Номинальный первичный ток, А | Рисунок | Масса кг, макс. |

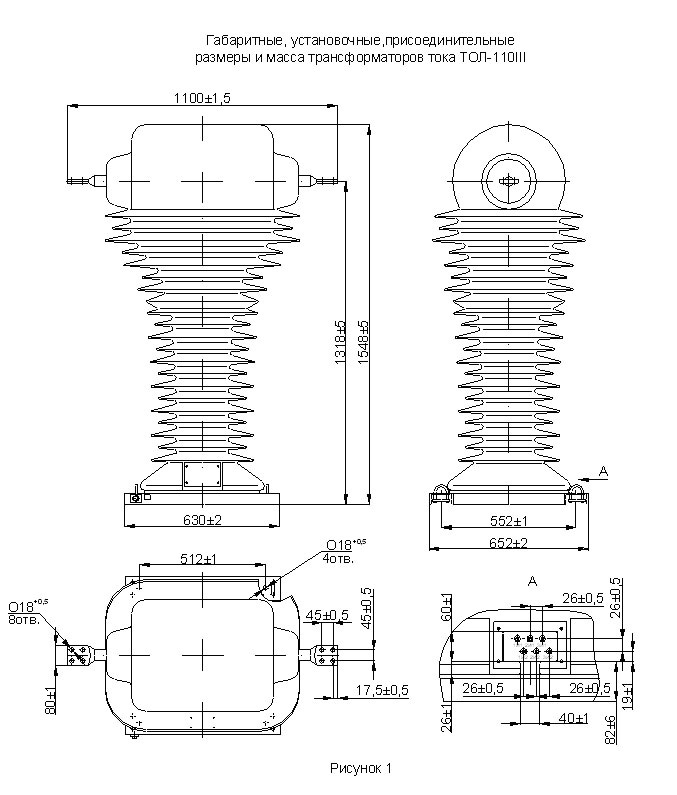

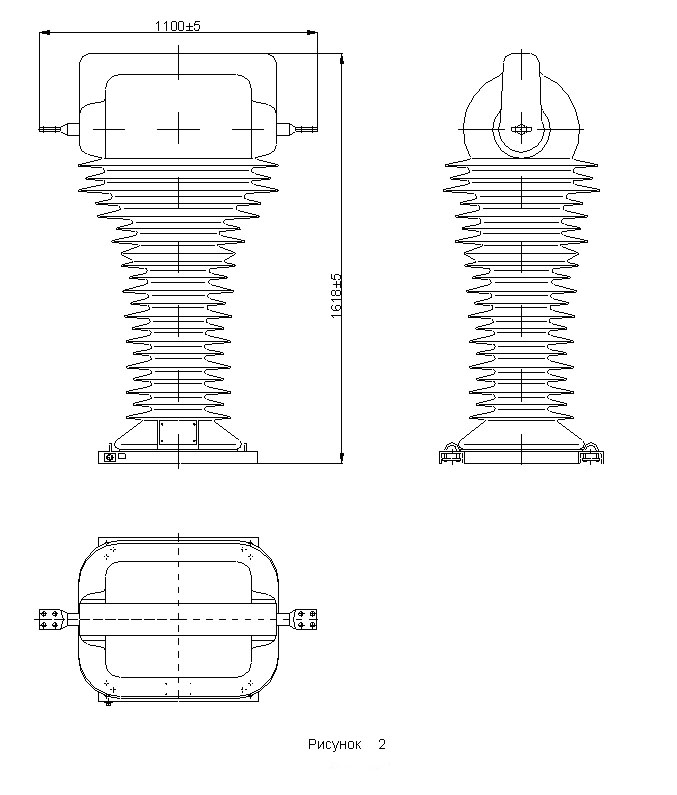

| ТОЛ-110 III | 50-600 | 2 | 475 |
| 750-2000 | 1 | 430 | |

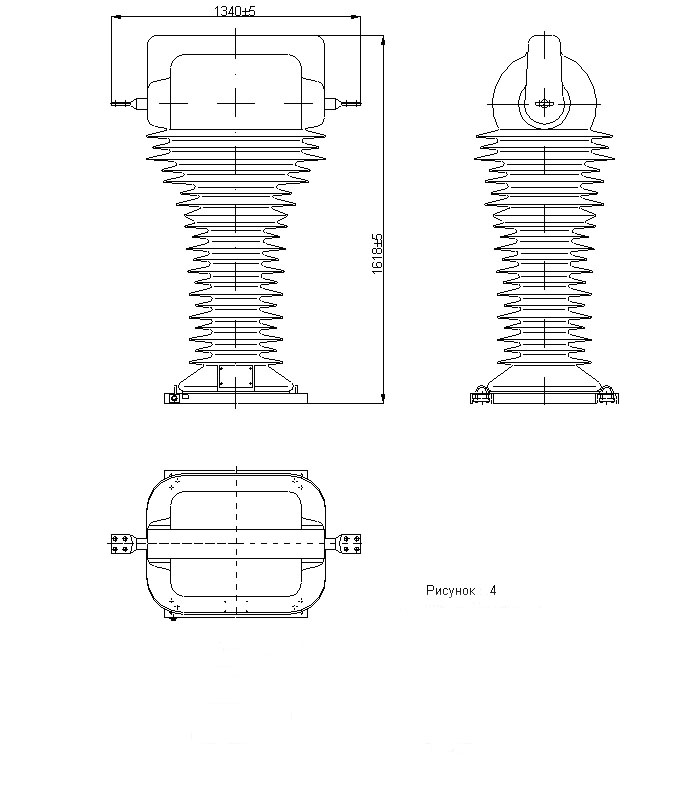

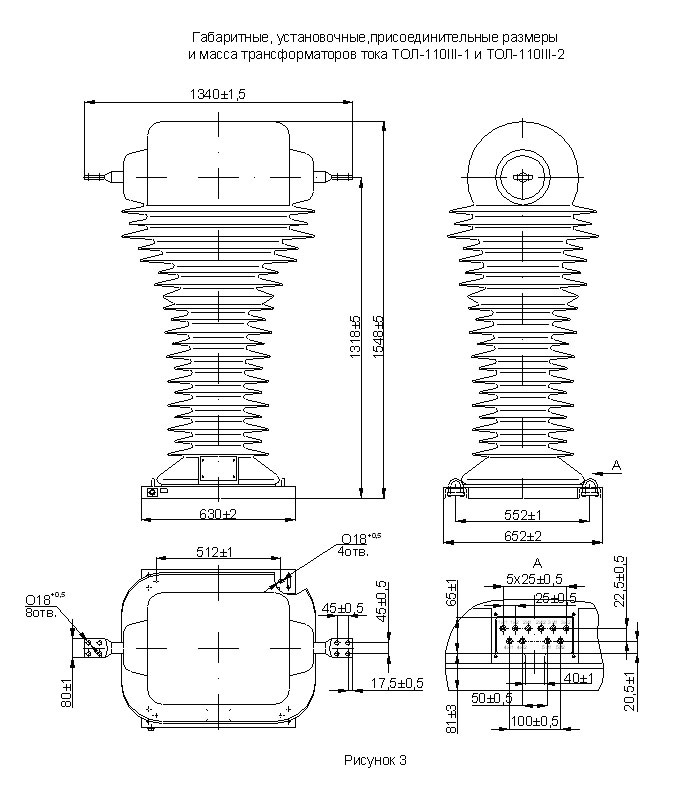

| ТОЛ-110 III-1 ТОЛ-110 III-2 |
50-600 | 4 | 495 |
| 750-2000 | 3 | 507 |
