Промзвено монтажное ПТМ

Артикул:

5176

Производитель:

Энергомаш ПТК, ООО

Наличие на складе:

Под заказ

Цена по-запросу

Промзвено монтажное ПТМ относится к специальным типам арматуры, включается в состав поддерживающих и натяжных подвесок для обеспечения удобства монтажа и эксплуатации.

Конструктивное исполнение

Промзвено ПТМ имеет один из Г-образных концов звена короче и выполнено как двухлапчатая проушина. Короткий двухлапчатый конец промежуточного звена используется обычно для зацепления такелажного троса при подъеме гирлянд на опору.

Промзвено комплектуется двумя пальцами с нарезными концами, гайками, шайбами и шплинтами.

Технические характеристики
Марка	Габаритные размеры, мм						Разрушающая нагрузка, кН	Масса,кг
Марка	L	L1	D	B	b	d	Разрушающая нагрузка, кН	Масса,кг
ПТМ-4-1	75	50	15	15	14	14	40	0,43
ПТМ-7-2	80	60	17	17	16	16	70	0,7
ПТМ-7-3	16	17	17	61	50	88	70	0,7
ПТМ-7-3А	50	-	17	16	-	16	70	0,6
ПТМ-12-2	100	80	23	23	22	22	120	1,8
ПТМ-12-3	22	23	23	78	70	122	120	1,8
ПТМ-12-3А	70	-	23	23	-	22	120	1,7
ПТМ-16-2	110	90	26	26	25	25	160	2,2
ПТМ-16-3	25	26	26	78	80	144	160	2,4
ПТМ-16-3А	80	-	26	26	-	25	160	2,3
ПТМ-21-2	115	90	29	29	28	28	210	2,5
ПТМ-21-3	28	29	29	93	80	156	300	3,08
ПТМ-21-3А	80	-	29	29	-	28	300	2,87
ПТМ-30-2	140	100	38	38	36	36	300	6,8
ПТМ-30-3	100	172	38	120	100	38	300	6,78
ПТМ-30-3А	100	-	38	-	36	-	300	6,2
ПТМ-45-2	165	1129	44	44	42	42	530	11,8
ПТМ-53-2	165	120	44	44	42	42	530	11,8
ПТМ-60-2	185	140	47	47	45	45	600	15,5

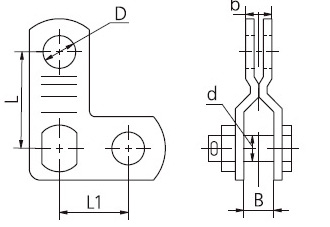

Рис.1. Схематическое изображение промзвена ПТМ

Рис.1. Схематическое изображение промзвена ПТМ
