Шинодержатель ШР-6-375
Цена по-запросу
Шинодержатель ШР-6-375 редназначен для крепления от одной до трех шин прямоугольного сечения шириной шестьдесят миллиметров в ошиновках до 10 кВ.
Конструктивное исполнение
Конструкция шинодержателя Р-6-375 позволяет производить его разворот во время монтажа.
Крепление шин – свободное. Жесткое крепление шин осуществляется на монтаже дополнительным болтом с контргайкой, устанавливаемым в отверстие, имеющееся в верхней планке.
| Наименование параметра | Показатель |
| Размеры шинодержателя, мм | l=130, h=72, b=40 |
| Размеры шины, мм | ширина 60, толщина 5-8 |
| Количество болтов для крепления к изолятору и их резьба | 2хМ10 |
| Тип опорного изолятора | ИО-6-3,75 У3 ИОР-6-3,75 У ИО-10-3,75 У3, ИОР-10-3,75 У3 |
| Масса, кг | 0,36 |
| Количество шин в пакете | 1-3 |

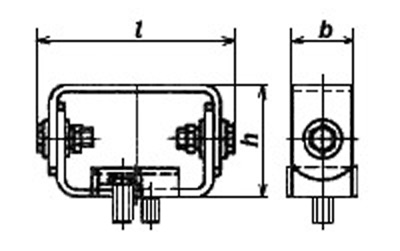

Рис.1. Схематическое изображение шинодержателя ШР-6-375
