Телескоп Тера-50 РС-20
Телескоп Тера-50 РС-20 может быть использован в металлургической, машиностроительной, химической и других отраслях промышленности для измерения температуры неподвижных или перемещающихся с небольшой скоростью объектов и служит для бесконтактного измерения радиационной температуры поверхности нагретых тел.
| Диапазон измеряемых температур, °С | 400-2500 | |
| Показатель визирования телескопа: | Тера-50 РС-20, | 1/20 |
| Тера-50 РК-15 | 1/15 | |
| Время установления показаний телескопа, с, не более | 10 | |
| Максимальное давление в кожухе и патрубке водяного охлаждения, Па | 6x105 | |
| Масса, кг, не более: | телескопа | 1,4 |
| защитной арматуры | 12 | |
| Габаритные размеры, мм, не более | телескопа | D56x170 |
| защитной арматуры | D125x200 | |
| Номинальное рабочее расстояние, м | 1±0,02 | |
Условия эксплуатация
Телескоп Тера-50 РС-20 рассчитан для работы:
- при температуре окружающего воздуха от 5 до 100 °С,
- относительной влажности не более 80 %.
Принцип работы
Принцип действия телескопа Тера-50 РС-20 основан на измерении теплового излучения нагретого тела. Лучистый поток, испускаемый нагретым телом, концентрируется линзой на термоприемник, который преобразует энергию излучения в электрическую. Электрический сигнал измеряется с помощью вторичного электроизмерительного прибора.
Телескопы предназначены для работы:
- с вторичными преобразователями ПВ-6 (комплекса АПИР-С);
- с электронными потенциометрами;
- с пирометрическими милливольтметрами.

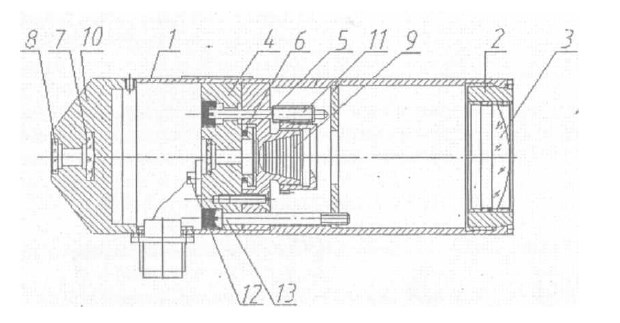

Рис.1 Схема конструкции телескопа Тера-50 РС-20
- корпус
- оправа
- линза
- корпус термобатареи
- термобатарея
- компенсационное сопротивление
- линза окуляра
- защитное стекло
- диафрагма
- крышка
- трубка
- контактный винт
- винт
