Электродвигатель реверсивный РД-09-П2А
Электродвигатель реверсивный РД-09-П2А представляет собой управляемый асинхронный двигатель с короткозамкнутым ротором и предназначен для работы в качестве исполнительных двигателей в следующих системах автоматических потенциометров и уравновешенных мостов.
Электродвигатели используются в следящих системах автоматических приборов, игровых автоматов, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов.
Технические характеристики
- Номинальное напряжение питания:
- обмотки возбуждения - 127 В; 220 В;
- обмотки управления - 10 В.
- Частота питающего напряжения - 50 Гц.
- Частота вращения - 8,7 об/мин.
- Передаточное отношение - 1/137.
- Ток, потребляемый на холостом ходу РД-09-П2А 8,7 об/мин; 1/137:
- обмоткой возбуждения - 0,11 А; 0,127 А;
- обмотки управления - 0,7 А.
- Мощность - 10 Вт.
- Номинальная полезная мощность на валу ротора - 1 Вт.
- Пусковой момент на выходном валу редуктора (в зависимости от редукции) - 1,27 Н·м.
- Ток, потребляемый обмоткой управления на холостом ходу РД-09-П2А 8,7 об/мин; 1/137 - не более 0,7 А.
- Напряжение трогания на обмотке управления - не более 0,8 В.
- Направление вращения (вид со стороны выходного вала) - против часовой стрелки.
- Режим работы - продолжительный.
- Габаритные размеры - 96×103×101 мм.
- Масса - не более 0,95 кг.
Условия эксплуатации
- Температура окружающего воздуха - от +5° С до +60° С.
- Атмосферное давление - от 6,66 кПа до 106,66 кПа (от 885 мм рт.ст. до 1425 мм рт.ст.).
- Относительная влажность окружающего воздуха при температуре +25° С - от 30% до 80%.
- Климатическое исполнение - умеренный и холодный климат (УХЛ 4).
Электродвигатель РД-09-П2А встроен в механический редуктор и крепится на объекте посредством четырех винтов за корпус редуктора. Винт с отверстиями устанавливается в верхнее отверстие для заливки масла в редуктор, а остальные отверстия заглушаются обычными винтами.

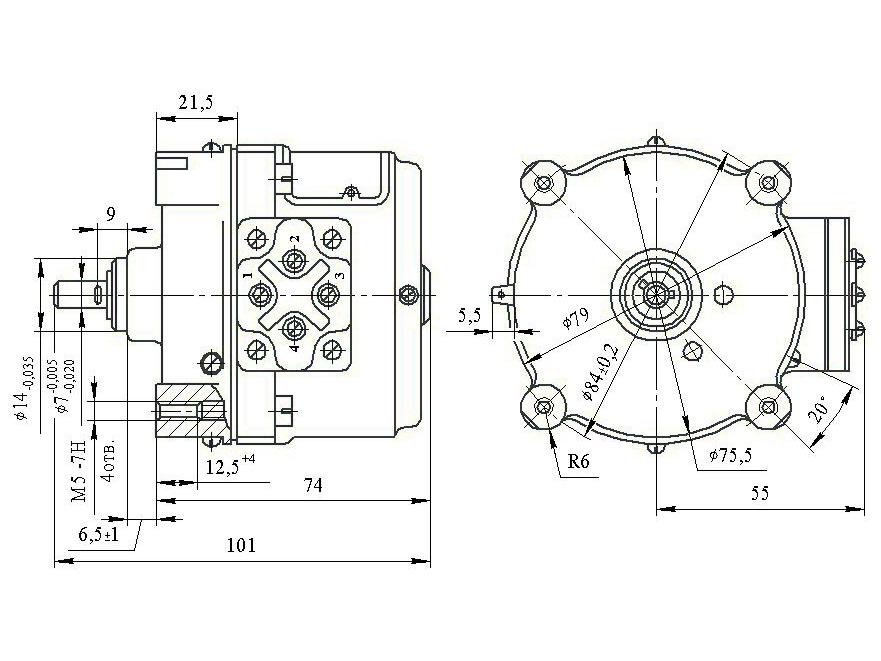

Рис.1 Схема габаритных размеров электродвигателя РД-09-П2А

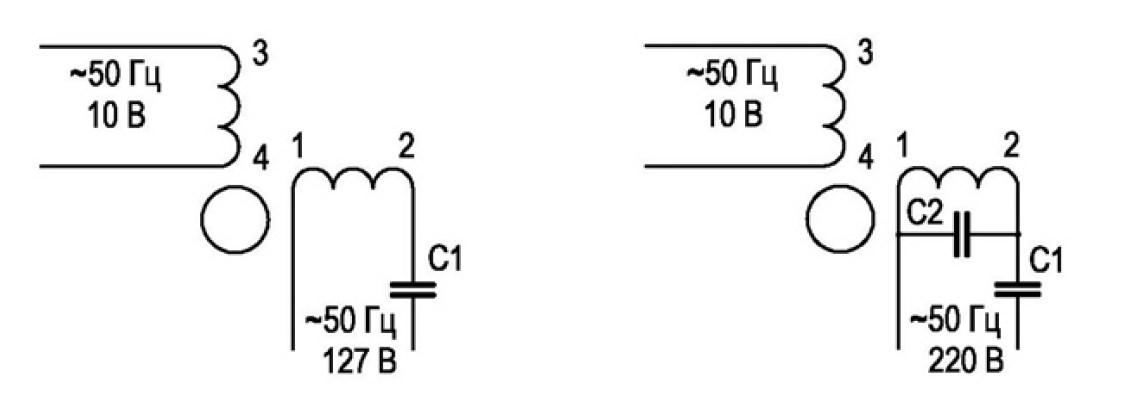

Рис.2 Схема подключения двигателей
