Блок позиционирования удаленный К129
Цена по-запросу
Блок позиционирования удаленный К129 предназначен для использования в системах управления, обеспечивающих позиционное управление следящими электроприводами, находящимися на удалённом расстоянии от базового блока, в ручном режиме управления или в автоматическом режиме по заданной управляющей программе.
| Код блока | Количество входных каналов | Количество выходных каналов | Параллельный канал связи | RS485, Modbus RTU |
||||
| дискретные, =24 В |
фотоимпульсный (энкодер ) |
дискретные релейные =24В, 2А, ~110В, 2А |
аналоговые, разрядность 16 бит (-10…+10) В |
вход | выход | |||
| =5В | =15В | |||||||
| К129-01 | 4 | 1 | — | 2 | 1 | — | 1 | 2 |
| К129-02 | 4 | 2 | — | 2 | 1 | — | 1 | 2 |
| К129-03 | 4 | 3 | — | 2 | 2 | — | 1 | 2 |
| К129-04 | 4 | 1 | — | 2 | 2 | — | 1 | 2 |
| К129-05 | 4 | 2 | — | 2 | 2 | — | 1 | 2 |
| К129-06 | 4 | — | 2 | 2 | 1 | — | 1 | 2 |
Комплект поставки
- Блок позиционирования удаленный К129 - 1 шт
- Паспорт - 1 экз
| Наименование | Значения |
| Тип процессора | STR710FZ2T6 |
| Объем памяти управляющих программ (УП), Мбайт | 2 |
| Количество R - параметров (энергонезависимое ОЗУ) | 26000 (с подпиткой от внутренней аккумуляторной батареи) |
| Количество Q - параметров (энергонезависимое ОЗУ) | 1000 (с подпиткой от внутренней аккумуляторной батареи) |
| Количество управляемых координат | 3 |
| Количество электронных маховиков | 2 |
| Дискретность задания координат, мм | 0,1; 0,01; 0,001; 0,0001 |
| Диапазон задания координат, дискрет | от -9 999 999 до 9 999 999 |
| Скорость подачи по осям, дискрет/мин | от 1 до 10000000 |
| Линейная интерполяция, осей | 3 |
| Круговая интерполяция | в любой одной плоскости |
| Количество УП, не более | 255 |

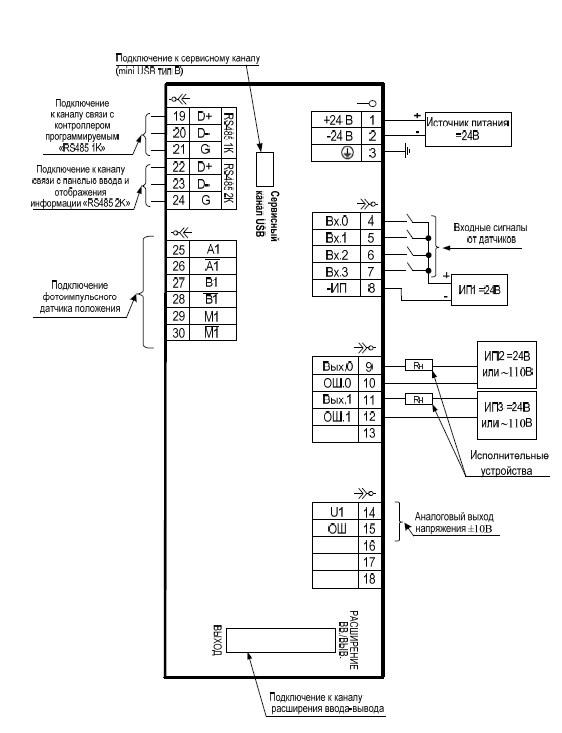

Рис.1. Схема подключения блока позиционирования удаленного К129
