Реле РС80М2М-15
Реле РС80М2М-15 предназначены для использования в схемах релейной защиты и противоаварийной автоматики:
- без шунтирования-дешунтирования управляемой цепи - РС80М2М-15, 15і.
Реле РС80М2М-15- это статические реле, не требующие оперативного питания для выполнения основных функций защиты. Питание элементов схемы осуществляется от входного тока. Постоянное или переменное напряжение питания значением 220 В требуется для: обеспечения дистанционной блокировки отсечки – РС80М2М-15.

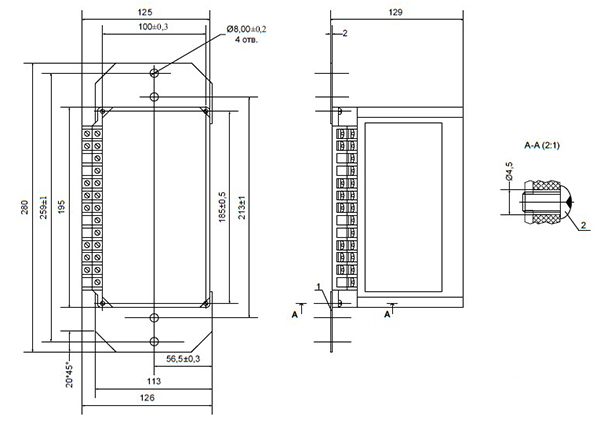

Рис.1 Схема габаритных размеров реле РС80М2М-15
| Наименование | Значения |
| Габаритные размеры реле | 195 × 130 × 125 мм |
| Масса реле | 2,5 кг |
| Степень защиты | IP40 |
| Класс точности реле | 5 |
| Относительная погрешность выдержки времени при изменении температуры окружающей среды | от минус 40 С до плюс 50 С |
| для зависимости (1) | ± 10 % |
|
для зависимостей (2), (3): ± 10 % - при отношении входного тока реле к току уставки ± 15 % - при отношении входного тока реле к току уставки ± 25 % - при отношении входного тока реле к току уставки |
10 5 2 |
| Коэффициент возврата реле | не менее 0,9 |
|
Изоляция между входными и выходными цепями реле, при температуре окружающего воздуха (20 ± 5) °С, выдерживает импульсное напряжение: амплитуда импульса |
4,5± 0 5 кВ (1,2 × 10-6 ± 0,36 × 10-6) с (50 ×10-6 ± 10 × 10-6) с (0,5 ± 0,05) Дж по три разной полярности |
