Переключатель ПЕ-181
Переключатель ПЕ-181 применяются на подвижных и неподвижных частях стационарных установок кузнечно-прессового и химостойкого оборудования и предназначены для коммутации электрических цепей переменного и постоянного тока.
Конструктивное исполнение
Контактные элементы имеют не связанные между собой замыкающие и размыкающие контакты с двойным разрывом цепи. При перемещении траверсы - в результате переключения - происходит замыкание или размыкание контактов. Крепление между фланцем и корпусом обеспечивается путем защёлкивания “замка защелки”
Замок цилиндрический на три положения.. Во включенном положении ключ вынимается.

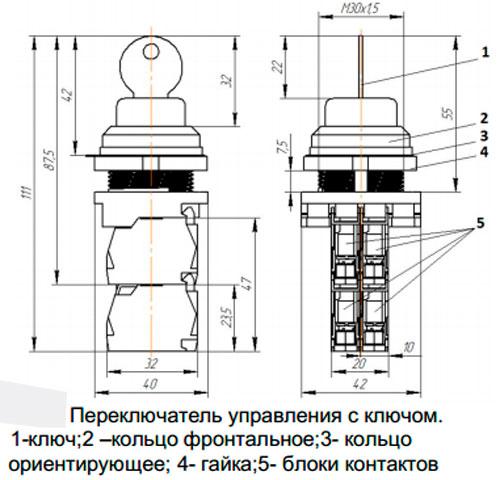

Рис.1. Чертеж переключателя ПЕ-181
| Тип привода | с замком и ключом |
| Номинальный рабочий ток In, А | 10 |
| Номинальное напряжение Ue, В | 220 (DC) |
| 500 (AC), 50/60Гц | |
| Номинальное напряжение по изоляции Ui, В | 660 |
| Относительная продолжительность включений (ПВ) | 40...60% |
| Механическая износостойкость, циклов ВО | 1000 000 |
| Коммутационная износостойкость, циклов ВО | 1 000 000 |
| Степень защиты | IP40; IP54 |
| Сечение присоединяемых проводов, мм², не более | 2,5 |
| Температура окружающей среды, °С | от –40 до +40 |
Комплектация
- Переключатель ПЕ-181
- Этикетка
